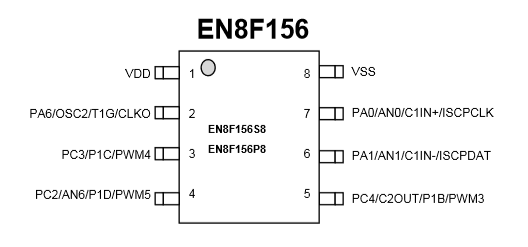

英銳恩科技推出的電子煙主控芯片方案，精準溫控電子煙方案采用英銳恩科技開發的電子煙主控芯片，推薦使用英銳恩單片機EN8F156。

電子煙由主控芯片EN8F156、電池、 按鍵、LED呼吸燈、霧化器組成?；贓N8F156的電子煙開發方案：

在平時，電子煙處于關斷狀態；當按下按鍵，它開始工作。通過檢測加熱絲的溫度，來判斷是否有氣流。當有吸煙動作時，檢測到氣流，MCU退出休眠，將霧化室中的發熱絲加熱到250~280高溫，使煙油霧化。當檢測到無氣流，發熱絲溫度恢復常溫，MCU再次進入休眠，如此循環。

電子小煙正成為一個新的戰場。細心的朋友會發現，身邊的朋友都換上了電子煙，而且電子小煙已經開始悄然滲透進四線城市了?，F(xiàn)在的煙民口袋里已經不裝煙盒了，也不再是相互遞煙，而是自顧自地抽起電子煙。這樣潛移默化行為習慣的改變，極大地反映部分傳統香煙被電子煙替代。

電子煙主控芯片EN8F156實現短路保護

采用芯片本身的低電壓復位功能來實現電子煙的短路保護，把芯片的LVR設定在2.4V，當負載端短路時，芯片的VDD腳瞬間被拉低到2.4V以下，芯片復位，NMOS。管的控制腳回到上電復位的狀態，即為低電平切斷NMOS來保護MOS管。

電子煙主控芯片EN8F156實現過充保護

由于電池直接連到芯片的VDD上，通過把芯片內部基準電壓作為輸入，用VDD來作參考，因?yàn)閮?nèi)部基準電壓是固定的，所以只要 VDD上的電壓有變化時，采到的AD值也會有相應的變化，利用AD值來反算出電池端的電壓，當芯片檢測到電池電壓高于4.2V時，讓NMOS的控制腳輸出低電平關斷NMOS來切斷充電端與電池之間的充電回路，防止電池過充。

深圳英銳恩科技十年單片機開發方案公司，提供成熟免開發的電子煙方案，更好地控制溫度，升華電子煙霧化口感。
