隨著Type-C接口在各種電子設備中的普及，蘋果公司IPhone15全系列開始更改為Type-C接口。為了兼容上一代充電線材，需使用Lightning母座轉Type-C公頭轉接頭，以便用戶能夠方便地對其進行連接和充電。

EN12是一款蘋果Lightning母座通訊協議解碼芯片，可以實現Type-C公頭轉Lightning母座的功能，使舊款的Lighting線可以給Type-C接口的設備充電。

一、EN12功能特性

（1）完全CMOS靜態ASIC設計。
（2）工作電壓：1.8V--40V。
（3）支持充電線PD/QC快充功能，移除設備后復位。
（4）小體積SOT23-8貼片封裝。
（5）低功耗。

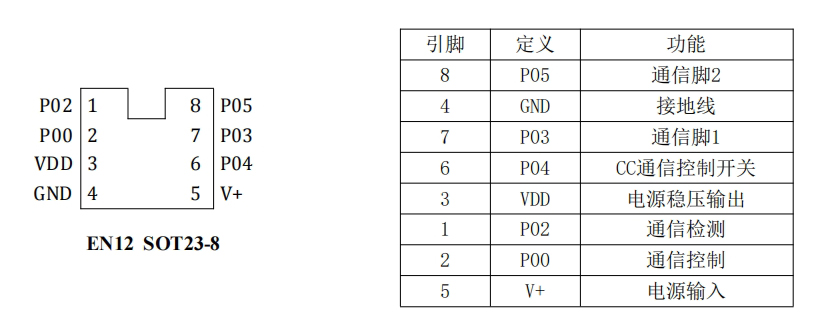

二、EN12引腳說明

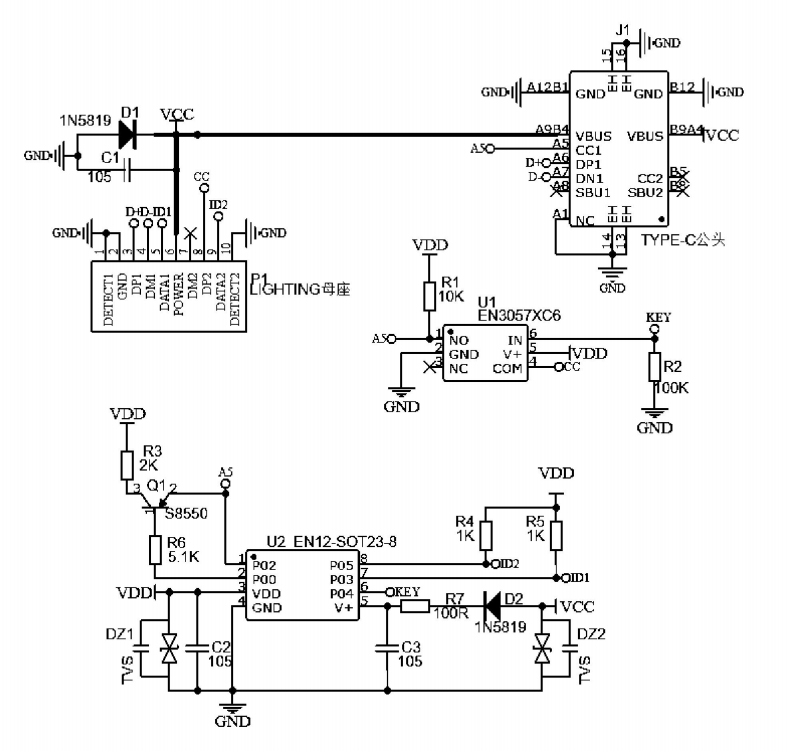

三、EN12應用案例

注意

（1）USB-A to Lightning線經過EN12轉換，對于雙面過ATS的Lightning線支持雙面數據傳輸，單面過ATS的則支持單面數據傳輸，如iphone 6的原裝線支持雙面數據傳輸。
（2）模擬開關選型時應選擇寄生電容小于50pF的器件，例如EN3057，若寄生電容過大會導致CC線上的信號波形變形，導致無法識別。
（3）配合Type-C to Lightning使用時，EN12轉接頭只能插在受電設備端，插在充電器端無法進行充電。
